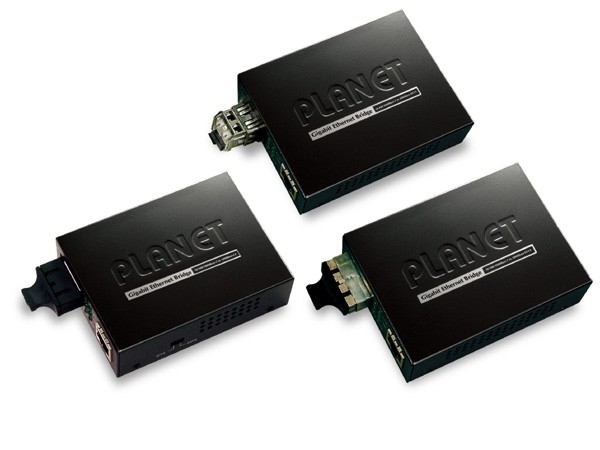

Thiết bị chuyển đổi quang điện Media Converter Planet GT-805A
10/100/1000Base-T to 1000Base-SX / LX Gigabit Media Converter (mini-GBIC, SFP)-distance depend on SFP module.
Nhằm tạo sự linh hoạt cho mọi môi trường truyền 10/100/1000Mbps Ethernet trên cổng RJ-45 và cáp quang Gigabit ổn định hiệu suất cao, PLANET giới thiệu dòng chuyển đổi môi trường truyền Media Converter GT-805A chuyển đổi giữa môi trường 10/100/1000Bast-T và 1000Base-LX / SX. Khi đó cần có những đầu nối SC / SFP / WDM với chế độ đơn mode hoặc đa mode. Tín hiệu Ethernet cho phép 3 kiểu của phân mạng kết nối dễ dàng, hiệu quả và chi phí thấp.
Để tập trung hóa quá trình cài đặt hệ thống mạng Thiết bị chuyển đổi quang điện Media Converter Planet GT-805A với thiết kế nhỏ gọn có thể được sử dụng riêng lẻ hoặc được lắp vào khung chuyển đổi media chassis như: PLANET MC-700 / MC-1000R / MC-1500, khung chuyển đổi 7 / 10 / 15 khe. Những khung chuyển đổi này giúp tăng thêm hiệu quả cho GT-805A trong việc duy trì hệ thống mạng cáp quang tại một vị trí.
Vì thiết bị chuyển đổi Gigabit tương thích đầy đủ với các chuẩn IEEE 802.3 10Bast-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T và IEEE 802.3z 1000Base-LX / SX, quá trình cài đặt thiết bị chuyển đổi môi trường Gigabit khá nhanh chóng và dễ dàng với tính năng cắm vào là chạy UPnP. GT-80x cũng hỗ trợ điều khiển luồng và back pressure trong chế độ half-duplex để loại trừ khả năng mất gói tin.
Mô hình ứng dụng
Hệ thống mạng cáp quang cho các nhà cung cấp dịch vụ, doanh nghiệp và hộ gia đình
Với hiệu suất truyền dữ liệu cao và khả năng cài đặt dễ dàng, GT-80x có thể xây dựng giải pháp mạng FTTH (Cáp quang cho hộ gia đình) hoặc FTTC cho các nhà cung cấp dịch vụ và FTTB (Cáp quang cho tòa nhà), đồng thời sử dụng cho môi trường mạng văn phòng của các doanh nghiệp.
Đặc tính kỹ thuật
-Tương thích với các chuẩn IEEE 802.3 10 Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-SX / LX.
-Cổng TP hỗ trợ tính năng tự động nhận kiểu tốc độ tối ưu 10/100/1000Base-T và tính năng tự động chuyển kiểu cáp auto-MDI / MDI-X.
-1000Base-T: cáp UTP xoắn đôi cat. 5 / 5e / 6, hỗ trợ khoảng cách tới 100m.
-IEEE 802.3x cơ chế điều khiển luồng trong chế độ Full duplex và cơ chế Back-Pressure trong chế độ Half-Duplex loại trừ tình trạng mất gói tin.
-Hỗ trợ tính năng tự động chuyển mode MDI / MDI-X.
-Cơ chế chuyển mạch gói Store and Forward.
-Cấu trúc chuyển mạch gói Non-blocking và lưu lượng truyền qua với tốc độ dây.
-Chuyển đổi môi trường giữa 10/100/1000Base-T và 1000Base-SX / LX.
Môi trường cáp quang cho phép:
-Cáp quang đa mode cho phép sử dụng đầu nối SC / LC / WDM
-Cáp quang đơn mode cho phép sử dụng đầu nối SC / LC / WDM.
-Kích thướng nhỏ gọn giúp làm việc cùng với gia đình khung chuyển đổi của PLANET (MC-700 / MC-1000R / MC-1500).
-Thiết kế với khả năng treo tường.
-Đèn LED chỉ thị giúp chuẩn đoán hệ thống mạng dễ dàng.
-Kích thước nhỏ gọn, dễ dàng cài đặt.
-Chọn lựa đầu nối cáp quang: SC, LC và WDM, cáp quang đa mode / đơn mode cho giao diện 1000Base SFP.
THÔNG SỐ KỸ THUẬT PHẦN CỨNG |
Phiên bản phần cứng |
6 |
Các cổng |
Cổng 1 x 10/100 / 1000BASE-T:
GT-802 / GT-802S / GT-802S40 / GT-802S60 / GT-805A / GT-806A15 / GT-806B15 / GT-806A40 / GT-806B40 / GT-806A60 / GT-806B601 x 1000BASE-SX cổng SC:
GT-8021 x 1000BASE-LX cổng SC:
GT-802S / GT-802S40 / GT-802S601 x 100 / 1000BASE-X cổng SFP:
GT-805A
1 x 1000BASE-BX cổng SC:
GT-806A15 / GT-806B15 / GT-806A40 / GT-806B40 / GT-806A60 / GT-806B60 |
Giao diện đồng |
Cổng RJ45 (auto-MDI / MDI-X) xoắn đôi |
Giao diện quang học |
GT-802 / GT-802S / GT-802S40 / GT-802S60: SC
GT-805A: SFP
GT-806A15 / GT-806B15 / GT-806A40 / GT-806B40 / GT-806A60 / GT-806B60: WDM SC |
Khoảng cách tối đa sợi quang |
GT-802: 220 / 550m
GT-802S: 10 km
GT-802S40: 40 km
GT-802S60: 60 km
GT-805A: N / A
GT-806A15: 15 km
GT-806B15: 15 km
GT-806A40: 40 km
GT-806B40: 40 km
GT -806A60: 60km
GT-806B60: 60km
GT-802: 220 / 550m
GT-802S: 10km
GT-802S40: 40km
GT-802S60: 60km
GT-805A: N / A
GT-806A15: 15km
GT-806B15: 15km
GT- 806A40: 40 km
GT-806B40: 40 km
GT-806A60: 60 km
GT-806B60: 60 km |
Bước sóng quang học |
GT-802: 850nm
GT-802S: 1310nm
GT-802S40: 1310nm
GT-802S60: 1310nm
GT-805A: N / A
GT-806A15:
TX: 1310nm
RX: 1550nm
GT-806B15:
TX: 1550nm
RX: 1310nm
GT-806A40 :
TX: 1310nm
RX: 1550nm
GT-806B40:
TX: 1550nm
RX: 1310nm
GT-806A60:
TX: 1310nm
RX: 1550nm
GT-806B60:
TX: 1550nm
RX: 1310nm |
Tối đa Công suất khởi động quang học |
GT-802: -4dBm
GT-802S: -3dBm
GT-802S40: -3dBm
GT-802S60: -3dBm
GT-805A: N / A
GT-806A15: -3dBm
GT-806B15: -3dBm
GT-806A40: + 5dBm
GT -806B40: + 4dBm
GT-806A60: + 5dBm
GT-806B60: + 4dBm |
Min. Công suất khởi động quang học |
GT-802: -9,5dBm
GT-802S: -9,5dBm
GT-802S40: -9,5dBm
GT-802S60: -9,5dBm
GT-805A: N / A
GT-806A15: -9dBm
GT-806B15: -9dBm
GT-806A40 : 0dBm
GT-806B40: -1dBm
GT-806A60: 0dBm
GT-806B60: -1dBm |
Tối đa Công suất đầu vào |
GT-802: N / A
GT-802S: -3
GT-802S40: -3
GT-802S60: -3
GT-805A: N / A
GT-806A15: -3
GT-806B15: -3
GT-806A40: -2
GT-806B40: -2
GT-806A60: -2
GT-806B60: -2 |
Min. Công suất đầu vào |
GT-802: -18
GT-802S: -20
GT-802S40: -20
GT-802S60: -20
GT-805A: N / A
GT-806A15: -21
GT-806B15: -21
GT-806A40: -25
GT -806B40: -25
GT-806A60: -25
GT-806B60: -25 |
Ngân sách liên kết quang |
GT-802:
3dB (62,5 / 125μm)
4dB (50 / 125μm)
GT-802S: 4,9dB
GT-802S40: 4,9dB
GT-802S60: 4,9dB
GT-805A: N / A
GT-806A15: 12dB
GT-806B15: 12dB
GT-806A40: 25dB
GT-806B40: 24dB
GT-806A60: 25dB
GT-806B60: 24dB |
Chỉ dẫn |
PWR
TP LINK / ACT, 1000 LINK / ACT
Fibre LINK / ACT |
Dip Switch |
Cài đặt chức năng LFP (Tắt / Bật) |
Sự tiêu thụ năng lượng |
4,6 watt / 15 BTU (tối đa) |
Nguồn điện đầu vào |
DC 5V / 2A |
Kích thước (W x D x H) |
94 x 70 x 26 mm |
Cân nặng |
0,2kg |
THÔNG SỐ KỸ THUẬT BỘ CHUYỂN ĐỔI |
Tốc độ |
Cặp xoắn:
10 / 20Mbps cho
bán song công
100Mbps 100Mbps cho bán song công 2000Mbps cho song công đầy đủ
Cáp quang:
2000Mbps cho song công
200Mbps cho song công (chỉ GT-805A) |
Cáp mạng |
Cặp xoắn
10BASE-T: 2 cặp UTP Cat. 3,4,5, lên đến 100m
100BASE-TX: 2 cặp UTP Cat. 5, lên đến 100m
1000BASE-T: 4 cặp STP Cat 5 lên đến 100mCáp quang
1000BASE-SX:
50 / 125μm hoặc 62,5 / 125μm cáp quang đa chế độ, lên đến 220 / 550m / 2km.
1000BASE-LX:
Cáp đơn mode 9 / 125μm, cung cấp khoảng cách xa cho 10/20/40/80/120km (thay đổi trên mô-đun SFP)100BASE-FX:
50 / 125μm hoặc 62,5 / 125μm cáp quang đa chế độ trong tối đa 2km (thay đổi trên mô-đun SFP)
Cáp đơn chế độ 9 / 125μm cho 20/40/60 / 120km (thay đổi trên mô-đun SFP) |
Kích thước gói Jumbo |
9 nghìn |
SỰ PHÙ HỢP TIÊU CHUẨN |
Tuân thủ tiêu chuẩn |
IEEE 802.3, 10BASE-T
IEEE 802.3u, 100BASE-TX / 100BASE-FX
IEEE 802.3ab, 1000BASE-T
IEEE 802.3z, 1000BASE-SX / LX
IEEE 802.3x Điều khiển luồng song công |
MÔI TRƯỜNG |
Môi trường hoạt động |
Nhiệt độ hoạt động: 0 đến 50 độ C
Độ ẩm: 5 ~ 95% không ngưng tụ |
Môi trường lưu trữ |
Nhiệt độ bảo quản: -10 đến 70 độ C
Độ ẩm: 5 ~ 95% không ngưng tụ |
Khí thải |
FCC Lớp A, CE Lớp A |
