Mở rộng khoảng cách

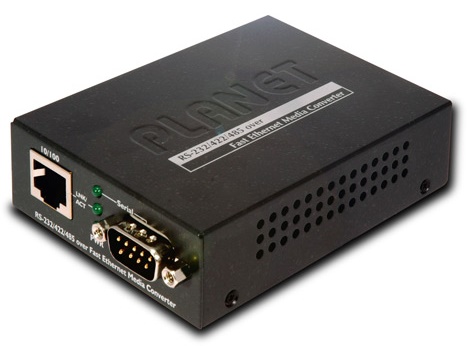

Media Converter Để mở rộng khoảng cách cho những triển khai thiết bị song song và các máy chủ cáp thì trước đây chúng ta phải dựa hoàn toàn vào cáp quang. Thì giờ đây chúng ta đã có thiết bị ICS-100 tiết kiệm được khoảng cách đi dây, thời gian, chi phí cho hạ tầng mà bạn đang muốn triển khai. Quả thật đây là một giải pháp tốt cho việc mở rộng khoảng cách kết nối.
Quản lý từ xa
ICS-100 cung cấp kết nối thiết bị song song thành kết nối IP cơ sở. Điều đó có nghĩa là chúng có thể kết nối ngay tức thì tới hạ tầng mạng TCP/ IP. Mỗi thiết bị chuyển đổi Web-Smart thì có thể quản lý được bằng giao diện Web từ xa. Nó hỗ trợ chế độ ứng dụng mạnh mẽ. Chế độ cảnh báo hoạt động song song, địa chỉ IP…vv. Nó giúp chúng ta giảm được một lượng thời gian lớn có giá trị để làm việc khác, ví dụ người quản trị có thể dùng thời gian để bắt lỗi và xác định các vấn đề trong mạng.
Đặc tính kỹ thuật
Một cổng RS-232/422 /485 tới một cổng 10/100Base-TX hoặc thiết bị chuyển đổi 100Base-FX.
Giải pháp về giá thành cho kết nối RS-232 tới ứng dụng Ethernet.
Hỗ trợ RS-232, 4-dây RS-422 hoặc 2/4-dây RS485.
Đồng bộ dữ liệu song song vởi tỉ lệ 921600b/s.
Tuân theo chuẩn IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX.
Lựa chọn kết nối quang từ SC, multi-mode/ single-mode.
Giao diện chuẩn giao thức TCP / IP với những thuộc tính linh hoạt.
Hỗ trợ các giao thức ARP, ICMP, TCP / IP, UDP, HTTP server, DHCP client, Telnet server/client.
Xây dựng trên nền IP-Base giao diện web cho phép quản lý từ xa.
Chế độ hoạt động song song thông qua giao diện quản lý web.
Chế độ kết nối tới hai thiết bị song song qua mạng.
Tiện ích thông minh tự động dò tìm thiết bị trên mạng.
Cập nhật phần mềm qua giao thức HTTP.
Kích thước nhỏ gọn, dễ dàng đặt ở mọi vị trí.
Đặt độc lập hoặc kết hợp với những thiết bị khác như PLANET MC family Media Chassis (MC-700 / 1000R / 1500).
Đèn LED giúp dễ dàng nhận biết tình trạng thiết bị.
Phím reset phía sau cho phép reset về trạng thái của nhà máy cung cấp thiết bị.
Thông số kỹ thuật
| Model |
ICS-100 |
| Serial Port |
| Interface |
RS-232 / RS-422 / RS-485 |
| Connector |
3-in-1 DB9 |
| Baud rate (Data Rate) |
110bps to 9216Kbps |
| Data Bits |
5,6,7,8 |
| Stop Bit |
1,2 |
| Flow Control |
None, RTS / CTS, Xon / Xoff |
| Signals |
RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422: Tx+, Tx-, Rx+, Rx- |
| RS-485 (2-wire): Data+, Data- |
| RS-485 (4-wire): Tx+, Tx-, Rx+, Rx- |
| Fast Ethernet Port |
| Standard |
10/100Base-TX |
| Connector |
RJ-45 |
| Distance |
100m |
| Cable |
Twisted-pair |
| Protection |
Built-in 1.5KV magnetic isolation |
| Hardware |
| LED Indicators |
System: Power |
| TP or Fiber Port: Link / Active |
| Serial Port: Serial port mode, RS-232, RS-422 or RS-485 |
| Management |
Web Management |
| PLANET Smart Discovery Utility |
| VCOM |
| Operation Mode |
Virtual COM Port |
| TCP Server |
| TCP Client |
| UDP Client |
| Pair Connection |
| Dimension |
97 x 70 x 26 mm |
| Weight |
200g |
| Power Supply |
External Power Adaptor 5V DC / 2A max. |
| Power Consumption |
5.5 Watts (max) |
| Mechanical |
Metal |
| Environment |
Operating Temperature: 0~50 Degree C |
| Storage Temperature: -10~70 Degree C |
| Operating Humidity: 10%~90% RH |
| Storage Humidity: 5%~90% RH |
| Emissions |
FCC Class A, CE Certification Class A |
| Standards |
IEEE 802.3 10Base-T, |
| IEEE 802.3u 100Base-TX / 100Base-FX |
| EIA / TIA RS-232 / 422 / 485 |
| Regulatory Approval |
RoHS |
| Compatible Media Converter Chassis |
MC-700 / 1000R / 1500 |
| Note |
Reset Button at the rear panel for reset to factory default |
-Sản xuất tại Taiwan.
-Bảo hành: 12 tháng.
