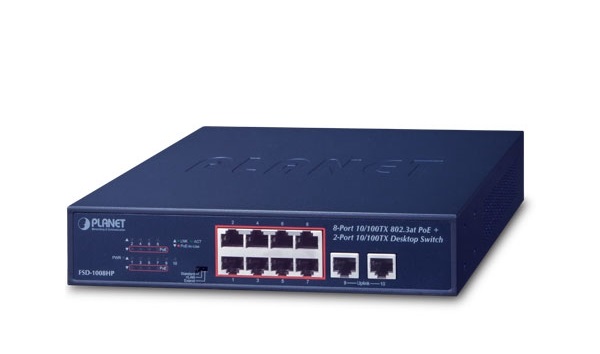

Thiết bị chuyển mạch Planet FSD-1008HP cung cấp 8 cổng 10 / 100TX có 30 watt 802.3at PoE +, tổng công suất PoE 120 watt và thêm 2 cổng Uplink 10/100Mbps để đáp ứng nhu cầu về nguồn PoE cho ứng dụng giám sát Camera IP và hệ thống Wi-Fi trong quy mô nhỏ. Thiết bị chia mạng PoE Planet FSD-1008HP được thiết kế nhỏ gọn, để bàn, vỏ kim loại, dễ bố trí vị trí lắp đặt, triển khai mạng PoE nhanh chóng.
Thiết bị chuyển mạch Planet FSD-1008HP tích hợp công tắc DIP, cung cấp các chế độ hoạt động “Tiêu chuẩn”, “VLAN” và “Mở rộng”. Bộ chia mạng Planet FSD-1008HP hoạt động như một thiết bị chuyển mạch PoE + IEEE 802.3at bình thường ở chế độ hoạt động “Tiêu chuẩn”. Ở chế độ hoạt động “VLAN” có chức năng VLAN dựa trên cổng giúp người dùng chia các dịch vụ, tăng chất lượng truyền tải Wifi hoặc phát đa hướng camera IP. Ở chế độ hoạt động “Mở rộng”, Thiết bị PoE Planet FSD-1008HP hoạt động trên cơ sở mỗi cổng ở tốc độ hoạt động song công 10Mbps nhưng hỗ trợ đầu ra nguồn PoE 30 watt trên khoảng cách lên đến 250 mét, vượt qua giới hạn 100m trên cáp Ethernet UTP. Với tính năng hoàn toàn mới này, FSD-1008HP cung cấp giải pháp bổ sung cho việc mở rộng khoảng cách 802.3at PoE +, do đó tiết kiệm chi phí lắp đặt cáp Ethernet. Hơn nữa, chức năng cách ly VLAN của nó cô lập từng cổng để ngăn chặn cơn bão phát sóng và bảo vệ DHCP giả mạo trong chế độ hoạt động “Mở rộng”.
Thiết bị chuyển mạch Planet FSD-1008HP là giải pháp thiết lập mạng PoE, cung cấp kết nối và nguồn PoE cho điện thoại IP, thiết bị Wifi, Camera IP.
Tính năng Thiết bị chuyển mạch Planet FSD-1008HP
-8 cổng 10 / 100TX có 30 watt 802.3at PoE +, tổng công suất PoE 120 watt
-2 cổng Uplink 10/100Mbps.
-Hỗ trợ các chế độ hoạt động “Tiêu chuẩn”, “VLAN” và “Mở rộng”
-Vỏ hợp kim
-Nguồn điện: 100 ~ 240VAC.
Đặc tính kỹ thuật
| Thermal Fan |
Fanless |
| Copper Port |
10 10/100BASE-TX MDI/MDIX Ports |
| PoE Injector Port |
8-port with 802.3at/af PoE injector function with Port-1 to Port-8 |
| Switch Architecture |
Store-and-Forward |
| Switch Fabric |
2Gbps/non-blocking |
| Switch Throughput@64 bytes |
1.48Mpps@64 bytes |
| MAC Address Table |
8K entries, automatic source address learning and aging |
| Maximum Frame Size |
1522 bytes |
| Flow Control |
IEEE 802.3x pause frame for full-duplex
Back pressure for half-duplex |
| LED |
System:
Power (Green)
10/100BASE-TX RJ45 interfaces:
10/100Mbps LNK/ACT (Green)
PoE interfaces:
PoE-in-Use (Orange) |
| DIP Switch |
Selectable operation mode
Standard
VLAN
Extend |
| Dimensions (W x D x H) |
220 x 150 x 43 mm (1U height) |
| Enclosure |
Metal |
| Weight |
1230 g |
| Power Requirements |
AC 100~240V, 50/60Hz, 2.5A max. |
| Power Consumption/ Dissipation |
System On: Max. 2.4 watts/8.1 BTU
Ethernet Full Loading: Max. 5 watts/10.2 BTU
PoE Full Loading: Max. 129 watts/440.1 BTU |
| ESD Protection |
Contact discharge of 4KV DC
Air discharge of 6KV DC |
| PoE Standard |
IEEE 802.3af Power over Ethernet/PSE
IEEE 802.3at Power over Ethernet Plus/PSE |
| PoE Power Supply Type |
End-span |
| PoE Power Output |
Per port 55V DC, 540mA. max. 30 watts |
| Power Pin Assignment |
1/2(+), 3/6(-) |
| PoE Power Budget |
120 watts |
| Max. Number of Class 2 PDs |
8 |
| Max. Number of Class 3 PDs |
8 |
| Max. Number of Class 4 PDs |
4 |
| Regulatory Compliance |
FCC Part 15 Class A, CE |
| Standards Compliance |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x Flow control and back pressure
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Operating |
Temperature: 0 ~ 50 degrees C
Relative Humidity: 5 ~ 95% (non-condensing) |
| Storage |
Temperature: -10 ~ 70 degrees C
Relative Humidity: 5 ~ 95% (non-condensing) |
- Bảo hành: 12 tháng.
