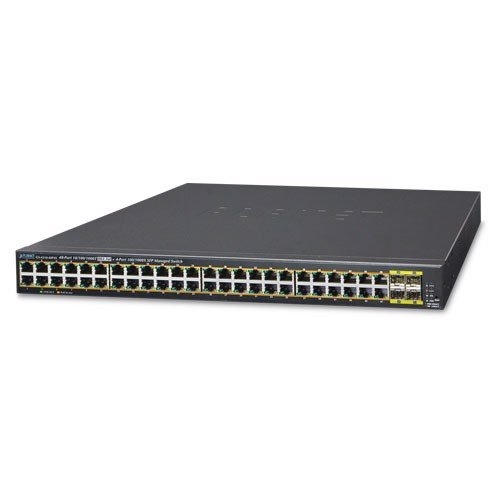

Thiết bị chuyển mạch Planet GS-4210-48P4S là một Bộ chuyển mạch Ethernet Gigabit bảo mật nâng cao L2 / L4 được tối ưu hóa về chi phí với các chức năng PoE thông minh của PLANET để cải thiện tính khả dụng của các ứng dụng kinh doanh quan trọng. Nó cung cấp khả năng quản lý ngăn xếp kép IPv6 / IPv4 và công cụ chuyển mạch Gigabit L2 / L4 tích hợp cùng với 48 cổng 10/100 / 1000BASE-T có 36 watt 802.3at PoE + và 4 khe cắm Gigabit SFP bổ sung . Với tổng công suất điện năng lên đến 400 watt cho các loại ứng dụng PoE khác nhau, nó cung cấp giải pháp mạng Power over Ethernet nhanh chóng, an toàn và tiết kiệm chi phí cho các doanh nghiệp và doanh nghiệp nhỏ.
bảo mật nâng cao L2 / L4 hỗ trợ SFP-DDM ( Màn hình chẩn đoán kỹ thuật số) chức năng có thể dễ dàng theo dõi các thông số thời gian thực của SFP cho quản trị viên mạng, chẳng hạn như công suất đầu ra quang học, công suất đầu vào quang học, nhiệt độ, dòng điện phân cực laser và điện áp cung cấp bộ thu phát.
Tính Năng Thiết bị chuyển mạch Planet GS-4210-48P4S
-48 cổng Gigabit RJ45 10/100 / 1000BASE-T Hỗ trợ nguồn PoE lên đến 36 watt cho mỗi cổng PoE
-4 khe cắm mini-GBIC / SFP 100 / 1000BASE-X
-Hỗ trợ VLAN, Hỗ trợ giao thức Spanning Tree ,Hỗ trợ ERPS , IGMP snooping ,MLD snooping
- Quản lý dòng lệnh Console / Telnet , Web ,chuyển mạch SNMP v1, v2c và v3
-Hỗ trợ chức năng SFP-DDM
THÔNG SỐ KỸ THUẬT PHẦN CỨNG |
Phiên bản phần cứng |
2 |
Cổng đồng |
Cổng tự động MDI / MDI-X 48 x 10/100 / 1000BASE-T RJ45 |
Khe cắm SFP / mini-GBIC |
Giao diện 4 x 100 / 1000BASE-X SFP
Hỗ trợ chế độ kép 100 / 1000Mbps và DDM |
Cổng PoE Injector |
48 cổng với chức năng bộ phun PoE 802.3at / af với cổng-1 đến cổng-48 |
Chuyển đổi kiến trúc |
Store-and-Forward |
Chuyển vải |
104Gbps, không chặn |
Thông lượng chuyển đổi @ 64Bytes |
77,38Mpps |
Bảng địa chỉ |
16 nghìn mục nhập |
Bộ đệm dữ liệu được chia sẻ |
12 megabit |
Kiểm soát lưu lượng |
Khung tạm dừng IEEE 802.3x cho chế độ bán song công
Áp suất ngược cho chế độ bán song công |
Khung Jumbo |
10K byte |
Nút reset |
<5 giây: Khởi động lại hệ thống
> 5 giây: Mặc định ban đầu |
Đèn LED |
Hệ thống :
PWR (Power) ( Xanh )
SYS (System) ( Xanh )
FAN1 ( Orange )
Fan2 & 3 ( Orange )
10/100 / 1000T RJ45 giao diện (Port 1 đến Port 48):
10/100 / 1000Mbps, LNK / ACT ( Xanh )
PoE-in-Use ( Màu cam )
100 / 1000Mbps Giao diện SFP (Cổng 49 đến Cổng 52):
1000Mbps, LNK / ACT ( Màu xanh lá cây )
100Mbps, LNK / ACT ( Màu cam ) |
Yêu cầu về nguồn điện |
100 ~ 240V AC, 50 / 60Hz, tự động cảm biến |
Kích thước (W x D x H) |
440 x 300 x 44,5 mm, chiều cao 1U |
Bảo vệ ESD |
6KV DC |
Bao vây |
Kim loại |
Cân nặng |
4690g |
Sự tiêu thụ năng lượng |
449,9 watt (tối đa) / 1534 BTU |
Quạt |
3 x quạt thông minh |
CẤP NGUỒN QUA ETHERNET |
Chuẩn PoE |
IEEE 802.3af / 802.3at PoE + PSE |
Loại cấp nguồn PoE |
Nhịp cuối |
Đầu ra nguồn PoE |
Mỗi cổng 53V DC, 36 watt (tối đa) |
Chỉ định pin nguồn |
1/2 (+), 3/6 (-) |
công suất nguồn PoE |
400 watt (tối đa) @ 50 độ C |
Khả năng PoE PD @ 9 watt |
44 đơn vị |
Khả năng PoE PD @ 15 watt |
26 đơn vị |
Khả năng PoE PD @ 30 watt |
13 đơn vị |
CHỨC NĂNG LỚP 2 |
Port Mirroring |
TX / RX / cả hai
màn hình Nhiều-to-1 |
VLAN |
VLAN dựa trên thẻ 802.1Q
Lên đến 256 nhóm VLAN, trong số 4094 ID VLAN
802.1ad Q-in-Q đường hầm Giao thức
thoại VLAN
VLAN VLAN
riêng (Cổng được bảo vệ)
GVRP |
Liên kết tập hợp |
IEEE 802.3ad LACP và trung kế tĩnh
Hỗ trợ 2 nhóm với 4 cổng trên mỗi trung kế |
Giao thức Spanning Tree |
IEEE 802.1D Giao thức cây kéo dài
IEEE 802.1w Giao thức cây kéo dài nhanh
IEEE 802.1s Giao thức cây nhiều khung |
IGMP Snooping |
IGMP (v2 / v3) snooping
IGMP querier
Lên đến 256 nhóm phát đa hướng |
MLD Snooping |
MLD (v1 / v2) snooping, lên đến 256 nhóm phát đa hướng |
Danh sách điều khiển truy cập |
IPv4 / IPv6 ACL dựa trên IP / ACL dựa trên MAC |
QoS |
8 ánh xạ ID đến hàng đợi ưu tiên 8 cấp
– Số cổng
– Ưu tiên 802.1p
– Thẻ VLAN 802.1Q
– Trường DSCP trong gói IP
Phân loại lưu lượng dựa trên, mức độ ưu tiên nghiêm ngặt và WRR |
Bảo vệ |
Xác thực dựa trên cổng IEEE 802.1X Máy
khách RADIUS tích hợp để hợp tác với máy chủ
RADIUS RADIUS / TACACS + xác thực truy cập người dùng
IP-MAC cổng ràng buộc
Lọc
MAC Địa chỉ MAC tĩnh
DHCP Snooping và DHCP Option82
STP BPDU bảo vệ, lọc BPDU và chuyển tiếp BPDU
DoS phòng chống tấn công
Kiểm tra ARP
Bảo vệ nguồn IP |
CHỨC NĂNG QUẢN LÝ |
Các giao diện quản lý cơ bản |
Trình duyệt web / Telnet / SNMP v1, v2c
Nâng cấp chương trình cơ sở bằng Giao thức HTTP / TFTP thông qua mạng Ethernet Nhật ký hệ thống
từ xa / cục bộ
Nhật ký hệ thống
LLDP Giao thức
SNTP |
Giao diện quản lý an toàn |
SSH, SSL, SNMP v3 |
SNMP MIB |
RFC 1213 MIB-II
RFC 1215 Bẫy chung
RFC 1493 Cầu MIB
RFC 2674 Phần mở rộng Cầu MIB
RFC 2737 Thực thể MIB (v2)
RFC 2819 RMON (1, 2, 3, 9)
RFC 2863 Nhóm giao diện MIB
RFC 3635 Ethernet giống MIB |
TUÂN THỦ TIÊU CHUẨN |
Tuân thủ quy định |
FCC Phần 15 Loại A, CE, LVD |
Tuân thủ tiêu chuẩn |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX / 100BASE-FX
IEEE 802.3z Gigabit SX / LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x điều khiển lưu lượng và áp suất ngược
Thân cổng IEEE 802.3ad với LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1 w Giao thức cây mở rộng nhanh
IEEE 802.1s Giao thức cây nhiều khung
IEEE 802.1p Lớp dịch vụ
IEEE 802.1Q Gắn thẻ VLAN
IEEE 802.1x Điều khiển mạng xác thực
cổng IEEE 802.1ab LLDP
IEEE 802.3af Cấp nguồn qua Ethernet
IEEE 802.3at Cấp nguồn qua Ethernet Plus
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2 |
MÔI TRƯỜNG |
Điều hành |
Nhiệt độ: 0 ~ 50 độ C
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ) |
Lưu trữ |
Nhiệt độ: -20 ~ 70 độ C
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ) |
