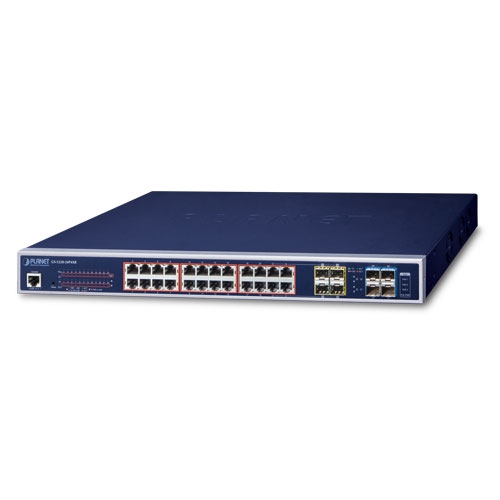

Thiết bị chuyển mạch Planet GS-5220-24P4XV cổng 802.3at PoE + Bộ chuyển mạch được quản lý lớp 3 hỗ trợ cả giao thức IPv4 và IPv6 và khả năng định tuyến tĩnh Lớp 3 phần cứng . Nó tuân thủ IEEE 802.3at Power over Ethernet Plus ( PoE + ) và được trang bị 24 cổng Gigabit Ethernet 10/100 / 1000BASE-T , 4 khe Gigabit SFP chia sẻ và 4 khe 10G SFP + đường lên . 24 cổng Gigabit Ethernet của nó tích hợp với chức năng đầu phun 802.3at PoE + trên tất cả các cổng.
Thiết bị chuyển mạch Planet GS-5220-24P4XV đặc biệt được trang bị một bộ cấp nguồn AC 100 ~ 240V và một bộ cấp nguồn DC 36 ~ 60V để cung cấp nguồn điện dự phòng đáng tin cậy và có thể mở rộng nâng cao. Hệ thống điện liên tục được thiết kế đặc biệt để đáp ứng nhu cầu của các cơ sở công nghệ cao đòi hỏi tính toàn vẹn điện năng cao nhất. Với nguồn điện DC 36 ~ 60V, GS-5220-24P (L) 4XR có thể hoạt động như một thiết bị viễn thông có thể được đặt trong phòng điện tử.
Các tính năng chính Thiết bị chuyển mạch Planet GS-5220-24P4XV24P4XR:
-24 cổng 10/100 / 1000BASE-T Gigabit Ethernet RJ45 với IEEE 802.3at PoE + đầu phun
-4 giao diện kết hợp 100 / 1000BASE-X mini-GBIC / SFP với Cổng-21 đến Cổng-24
-4 khe cắm 10GBASE-SR / LR SFP +, tương thích với 1000BASE-SX / LX / BX SFP
-1 giao diện bảng điều khiển RJ45 để quản lý và thiết lập cơ bản
-Hỗ trợ VLAN, hỗ trợ giao thức Spanning Tree, hỗ trợ IGMP snooping, hỗ trợ MLD snooping
-Quản lý chuyển đổi web, dòng lệnh Console / Telnet, chuyển mạch SNMP
-Hỗ trợ chức năng SFP-DDM
Thông số kỹ thuật
| THÔNG SỐ KỸ THUẬT PHẦN CỨNG |
| Phiên bản phần cứng |
2 |
| Cổng đồng |
24 cổng 10/100 / 1000BASE-T RJ45 tự động MDI / MDI-X |
| Khe cắm SFP / mini-GBIC |
4 giao diện SFP 100 / 1000BASE-X, được chia sẻ với Cổng-21 đến Cổng-24
Tương thích với bộ thu phát SFP 100BASE-FX |
| SFP + Slots |
4 giao diện 10GBASE-SR / LR SFP + (Cổng-25 đến Cổng-28) |
| Bảng điều khiển |
1 x cổng nối tiếp RS232-to-RJ45 (115200, 8, N, 1) |
| Chuyển đổi kiến trúc |
Store-and-Forward |
| Chuyển vải |
128Gbps / không chặn |
| Thông lượng |
95,23Mpps@64Bytes |
| Bảng địa chỉ |
16K mục nhập, tự động học địa chỉ nguồn và lão hóa |
| Bộ đệm dữ liệu được chia sẻ |
32M bit |
| Kiểm soát lưu lượng |
Khung tạm dừng IEEE 802.3x cho chế độ song công toàn phần
Áp lực ngược cho chế độ bán song công |
| Khung Jumbo |
10K byte |
| Nút reset |
<5 giây: Khởi động lại hệ thống
> 5 giây: Mặc định ban đầu |
| Kích thước (W x D x H) |
440 x 300 x 44,5 mm, chiều cao 1U |
| Cân nặng |
GS-5220-24P4X: 4546g
GS-5220-24P4XR: 4570g |
| Sự tiêu thụ năng lượng |
GS-5220-24P4X: Tối đa 452watts / 1550.8BTU
GS-5220-24P4XR: AC: Max. 446,6 watt / 1522,9 BTU, DC: Max. 33,9 watt / 115,5 BTU |
| Yêu cầu nguồn – AC |
AC 100 ~ 240V, 50 / 60Hz, 8A |
| Yêu cầu về nguồn – DC |
GS-5220-24P4XR: DC 36 ~ 60V, 2A |
| Bảo vệ ESD |
6KV DC |
| Quạt |
3 quạt thông minh |
| Đèn LED |
Hệ thống:
SYS (Xanh lá cây)
AC / PWR (Xanh lá cây)
DC (Xanh lá cây) (Chỉ GS-5220-24P (L) 4XR)
Đổ chuông (Xanh lục)
Cảnh báo Fan1 / 2/3 (Đỏ)
Cảnh báo PoE PWR (Đỏ)
Giao diện Ethernet PoE (Port-1 đến Port-24):
PoE (Orange)
Ethernet Interfaces (Port-1 to Port-24):
1000 LNK / ACT (Green), 10/100 LNK / ACT (Orange)
100 / 1000Mbps SFP Combo Interfaces ( Cổng 21 đến Cổng 24):
1000 (Xanh lục), 100 (Cam)
1 / 10G SFP + Giao diện (Cổng-25 đến Cổng-28):
1G (Xanh lục), 10G (Cam) |
| CẤP NGUỒN QUA ETHERNET |
| Chuẩn PoE |
IEEE 802.3at PoE + PSE |
| Loại cấp nguồn PoE |
Nhịp cuối |
| Đầu ra nguồn PoE |
36 watt (tối đa) |
| Chỉ định pin nguồn |
Nhịp cuối: 1/2 (-), 3/6 (+) |
| công suất nguồn PoE |
400 watt (tối đa) |
| Khả năng PoE PD @ 7 watt |
24 chiếc |
| Khả năng PoE PD @ 15,4 watt |
24 chiếc |
| Khả năng PoE PD @ 30,8 watt |
12 chiếc |
| CHỨC NĂNG QUẢN LÝ LỚP 2 |
| Cấu hình cổng |
Cảng vô hiệu hóa / kích hoạt
Auto-negotiation 10/100 / 1000Mbps toàn phần và bán chế độ duplex lựa chọn
kiểm soát dòng chảy vô hiệu hóa / kích hoạt |
| Trạng thái cổng |
Hiển thị chế độ song công tốc độ của mỗi cổng, trạng thái liên kết, trạng thái điều khiển luồng, trạng thái
tự động điều chỉnh, trạng thái trung kế |
| Port Mirroring |
TX / RX / Cả hai
màn hình Nhiều-to-1 |
| VLAN |
802.1Q được gắn thẻ dựa trên VLAN
Q-in-Q đường hầm
riêng tư VLAN Edge (PVE)
MAC dựa trên
giao thức VLAN dựa trên giao thức VLAN
Voice VLAN
MVR (Đăng ký
đa phương tiện VLAN) Tối đa 255 nhóm VLAN, trong số 4095 VLAN ID |
| Liên kết tập hợp |
IEEE 802.3ad LACP / trung kế tĩnh
14 nhóm với 8 cổng trên mỗi trung kế |
| Giao thức Spanning Tree |
IEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) |
| QoS |
Dựa trên phân loại lưu lượng, ưu tiên nghiêm ngặt và ưu tiên
8 cấp WRR cho chuyển mạch:
– Số cổng
– Ưu tiên 802.1p
– Thẻ VLAN 802.1Q
– Trường DSCP / ToS trong gói IP |
| IGMP Snooping |
IGMP (v1 / v2 / v3) snooping, lên đến 255 nhóm đa hướng
Hỗ trợ chế độ hàng đợi IGMP |
| MLD Snooping |
MLD (v1 / v2) snooping, lên đến 255 nhóm đa hướng
Hỗ trợ chế độ truy vấn MLD |
| Danh sách điều khiển truy cập |
ACL dựa trên IP / ACL dựa trên MAC
Lên đến 256 mục nhập |
| Kiểm soát băng thông |
Kiểm soát băng thông mỗi cổng Đường
vào: 100Kbps ~ 1000Mbps Đầu ra
: 100Kbps ~ 1000Mbps |
| CHỨC NĂNG LỚP 3 |
| Giao diện IP |
Tối đa 128 giao diện VLAN |
| Bảng định tuyến |
Tối đa 128 mục định tuyến |
| Giao thức định tuyến |
Định tuyến tĩnh phần cứng Ipv4 OSPFv2 Ipv4 Định tuyến
tĩnh phần cứng Ipv6 |
| SỰ QUẢN LÝ |
| Các giao diện quản lý cơ bản |
Bàn điều khiển; Mạng điện thoại; Trình duyệt web; SNMP v1, v2c |
| Giao diện quản lý an toàn |
SSH, SSL, SNMP v3 |
| SNMP MIB |
RFC 1213 MIB-II
RFC 1493 Cầu MIB
RFC 1643 Ethernet MIB
RFC 2863 Giao diện MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Nhóm 1, 2, 3 và 9)
RFC 2737 Thực thể MIB
RFC 2618 Máy khách RADIUS MIB
RFC 2863 IF- MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Chuyển tiếp MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP |
| TUÂN THỦ TIÊU CHUẨN |
| Tuân thủ quy định |
FCC Phần 15 Lớp A, CE |
| Tuân thủ tiêu chuẩn |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX / 100BASE-FX
IEEE 802.3z Gigabit SX / LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3ae 10Gb / s Ethernet
IEEE 802.3x điều khiển luồng và áp lực ngược
IEEE 802.3ad cổng trung kế với LACP
IEEE Giao thức cây mở rộng 802.1D
IEEE 802.1w Giao thức cây kéo dài nhanh
IEEE 802.1s Giao thức cây nhiều khung
IEEE 802.1p Lớp dịch vụ
IEEE 802.1Q Gắn thẻ VLAN
IEEE 802.1x Điều khiển mạng xác thực
cổng IEEE 802.1ab LLDP
IEEE 802.3af Cấp nguồn qua Ethernet
IEEE 802.3at Cấp nguồn qua Ethernet Plus
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
FRC 3810 MLD v2
RFC 2328 OSPF v2 |
| MÔI TRƯỜNG |
| Điều hành |
Nhiệt độ: 0 ~ 50 độ C
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ) |
| Lưu trữ |
Nhiệt độ: -10 ~ 70 độ C
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ) |
