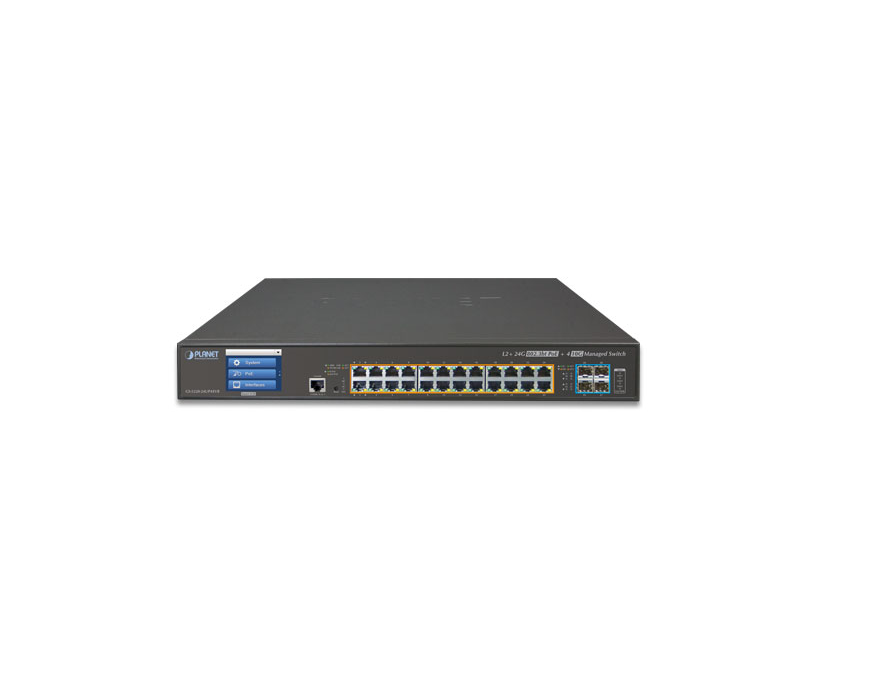

Thiết bị chuyển mạch Planet GS-5220-24UP4XV chuyển mạch và bảo mật nâng cao L2 + / L4 GS-5220-24UP4XV và GS-5220-24UP4XVR được tối ưu hóa về chi phí, 1,25U , Gigabit Ultra PoE Managed Switch với Màn hình cảm ứng LCD có các chức năng PoE thông minh của PLANET để cải thiện tính khả dụng của các ứng dụng kinh doanh quan trọng. Họ cung cấp IPv6 / IPv4 quản lý dual stack và tích hợp trong công cụ chuyển đổi L3 / L4 Gigabit cùng với 24 cổng 10 / 100 / 1000BASE-T cổng có tính năng 75-watt siêu PoE và 4 10Gigabit SFP + cổng bổ sung. Với tổng công suất điện năng lên đến 400 watt cho các loại ứng dụng PoE khác nhau, GS-5220-24UP4XV và GS-5220-24UP4XVR cung cấp giải pháp mạng siêu PoE nhanh chóng, an toàn và tiết kiệm chi phí cho các doanh nghiệp và doanh nghiệp nhỏ.
Thiết bị chuyển mạch Planet GS-5220-24UP4XV hỗ trợ ONVIF – được thiết kế đặc biệt để hợp tác với Khảo sát IP video. Từ GUI GS-5220-24UP4XV và GS-5220-24UP4XVR, khách hàng chỉ cần một cú nhấp chuột để tìm kiếm và hiển thị tất cả các thiết bị ONVIF thông qua ứng dụng mạng. Ngoài ra, khách hàng có thể tải hình ảnh tầng lên chuyển đổi và cho phép triển khai vị trí của các thiết bị giám sát để kiểm tra và lập kế hoạch dễ dàng hơn. Hơn nữa, khách hàng có thể nhận được thông tin giám sát thời gian thực và trạng thái trực tuyến / ngoại tuyến, đồng thời cho phép kiểm soát khởi động lại PoE từ GUI.
Các tính năng chính Thiết bị chuyển mạch Planet GS-5220-24UP4XV24UP4XVR:
-24 cổng RJ45 10 / 100 / 1000 BASE-T 802.3bt PoE+
-4 khe cắm SFP+ 10G BASE-SR / LR
-1 cổng điều khiển RJ45 để chuyển đổi quản lý và thiết lập cơ bản
-Hỗ trợ VLAN, Hỗ trợ giao thức Spanning Tree ,Hỗ trợ ERPS , IGMP snooping ,MLD snooping
-Quản lý dòng lệnh Console / Telnet , Web ,chuyển mạch SNMP v1, v2c và v3
-Hỗ trợ chức năng ICMPv6 / ICMPv4 ping từ xa
-hỗ trợ chức năng SFP-DDM
-yêu cầu nguồn : AC 100~240V, 50/60Hz, 7A
-nguồn dự phòng : DC 36 ~ 60V, 2A ( GS-5220-24UP4XVR )
Thông số kỹ thuật
| THÔNG SỐ KỸ THUẬT PHẦN CỨNG |
| Cổng đồng |
24 cổng 10/100 / 1000BASE-T RJ45 tự động MDI / MDI-X |
| SFP + Slots |
4 giao diện 10GbBASE-SR / LR SFP + (Cổng-25 đến Cổng-28)
Tương thích với bộ thu phát 1000BASE-SX / LX / BX SFP |
| Bảng điều khiển |
1 x cổng nối tiếp RS232-to-RJ45 (115200, 8, N, 1) |
| Chuyển đổi kiến trúc |
Store-and-Forward |
| Chuyển vải |
128Gbps / không chặn |
| Thông lượng |
95,23Mpps@64Bytes |
| Bảng địa chỉ |
16K mục nhập, tự động học địa chỉ nguồn và lão hóa |
| Bộ đệm dữ liệu được chia sẻ |
32M bit |
| Kiểm soát lưu lượng |
Khung tạm dừng IEEE 802.3x cho chế độ bán song công
Áp suất ngược cho chế độ bán song công |
| Khung Jumbo |
10K byte |
| Nút reset |
<5 giây: Khởi động lại hệ thống
> 5 giây: Mặc định ban đầu |
| Kích thước (W x D x H) |
440 x 300 x 56 mm, chiều cao 1,25U |
| Cân nặng |
GS-5220-24UP4XV: 4635g
GS-5220-24UP4XVR: 4675g |
| Đèn LED |
Hệ thống :
SYS ( Xanh lục )
AC / PWR ( Xanh lục )
DC ( Xanh lục ) (Chỉ GS-5220-24UP4XVR)
Cảnh báo Fan1 / 2/3 ( Đỏ )
Cảnh báo PoE PWR ( Đỏ )
Giao diện Ethernet PoE (Cổng-1 đến Cổng-24 ) :
bt PoE ( Xanh lục ), af / at PoE ( Cam )
Giao diện Ethernet (Cổng-1 đến Cổng-24) :
1000 LNK / ACT ( Xanh lục ), 10/100 LNK / ACT ( Cam )
1 / 10G SFP + Giao diện ( Cổng-25 đến Cổng-28) :
1G ( Xanh lục ), 10G ( Cam ) |
| Sự tiêu thụ năng lượng |
GS-5220-24UP4XV:
Tối đa 488 watt / 1665,13 BTUGS-5220-24UP4XVR:
AC: Max. 488 watt / 1665,13 BTU
DC: Tối đa. 36,6 watt / 124,88 BTU |
| Yêu cầu nguồn – AC |
AC 100 ~ 240V, 50 / 60Hz, 7A |
| Yêu cầu về nguồn điện– DC |
GS-5220-24UP4XV: –
GS-5220-24UP4XVR: DC 36 ~ 60V, 2A |
| Bảo vệ ESD |
6KV DC |
| Quạt |
3 quạt thông minh |
| CẤP NGUỒN QUA ETHERNET |
| Chuẩn PoE |
IEEE 802.3af / 802.3at / 802.3bt Ultra PoE PSE |
| Loại cấp nguồn PoE |
Nhịp cuối / Nhịp giữa / UPoE |
| Đầu ra nguồn PoE |
Mỗi cổng 54V DC, 75 watt (tối đa) |
| Chỉ định pin nguồn |
Nhịp cuối: 1/2 (-), 3/6 (+)
Giữa nhịp: 4/5 (+), 7/8 (-)
UPoE: 1/2 (-), 3/6 (+), 4/5 (+), 7/8 (-) |
| công suất nguồn PoE |
400 watt (tối đa) |
| Khả năng PoE PD @ 15 watt |
24 chiếc |
| Khả năng PoE PD @ 30 watt |
13 đơn vị |
| Khả năng PoE PD @ 60 watt |
6 chiếc |
| CHỨC NĂNG QUẢN LÝ LỚP 2 |
| Cấu hình cổng |
Cảng vô hiệu hóa / kích hoạt
Auto-negotiation 10/100 / 1000Mbps toàn phần và bán chế độ duplex lựa chọn
kiểm soát dòng chảy vô hiệu hóa / kích hoạt |
| Trạng thái cổng |
Hiển thị chế độ song công tốc độ của mỗi cổng, trạng thái liên kết, trạng thái điều khiển luồng, trạng thái tự động điều chỉnh, trạng thái trung kế |
| Port Mirroring |
TX / RX / Cả hai
màn hình Nhiều-to-1 |
| VLAN |
802.1Q được gắn thẻ dựa trên VLAN
Q-in-Q đường hầm
riêng tư VLAN Edge (PVE)
MAC dựa trên
giao thức VLAN dựa trên giao thức VLAN
Voice VLAN
MVR (Đăng ký
đa phương tiện VLAN) Tối đa 255 nhóm VLAN, trong số 4095 VLAN ID |
| Liên kết tập hợp |
IEEE 802.3ad LACP / trung kế tĩnh
14 nhóm với 4 cổng trên mỗi trung kế |
| Giao thức Spanning Tree |
IEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) |
| QoS |
Dựa trên phân loại lưu lượng, ưu tiên nghiêm ngặt và ưu tiên
8 cấp WRR cho chuyển mạch:
– Số cổng
– Ưu tiên 802.1p
– Thẻ VLAN 802.1Q
– Trường DSCP / ToS trong gói IP |
| IGMP Snooping |
IGMP (v1 / v2 / v3) snooping, lên đến 255 nhóm đa hướng
Hỗ trợ chế độ hàng đợi IGMP |
| MLD Snooping |
MLD (v1 / v2) snooping, lên đến 255 nhóm đa hướng
Hỗ trợ chế độ truy vấn MLD |
| Danh sách điều khiển truy cập |
ACL dựa trên IP / ACL dựa trên MAC
Lên đến 256 mục nhập |
| Kiểm soát băng thông |
Kiểm soát băng thông mỗi cổng Đường
vào: 100Kbps ~ 1000Mbps Đầu ra
: 100Kbps ~ 1000Mbps |
| CHỨC NĂNG LỚP 3 |
| Giao diện IP |
Tối đa 8 giao diện VLAN |
| Bảng định tuyến |
Tối đa 32 mục định tuyến |
| Giao thức định tuyến |
Định tuyến tĩnh phần mềm IPv4 Định tuyến
tĩnh phần mềm IPv6 |
| SỰ QUẢN LÝ |
| Các giao diện quản lý cơ bản |
Bàn điều khiển; Mạng điện thoại; Trình duyệt web; SNMP v1, v2c; Màn hình cảm ứng LCD màu 2,4 inch |
| Giao diện quản lý an toàn |
SSH, SSL, SNMP v3 |
| SNMP MIB |
RFC 1213 MIB-II
RFC 1493 Cầu MIB
RFC 1643 Ethernet MIB
RFC 2863 Giao diện MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Nhóm 1, 2, 3 và 9)
RFC 2737 Thực thể MIB
RFC 2618 Máy khách RADIUS MIB
RFC 2863 IF- MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Chuyển tiếp MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP |
| TUÂN THỦ TIÊU CHUẨN |
| Tuân thủ quy định |
FCC Phần 15 Lớp A, CE |
| Tuân thủ tiêu chuẩn |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX / 100BASE-FX
IEEE 802.3z Gigabit SX / LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3ae 10Gb / s Ethernet
IEEE 802.3x điều khiển luồng và áp lực ngược
IEEE 802.3ad cổng trung kế với LACP
IEEE Giao thức cây mở rộng 802.1D
IEEE 802.1w Giao thức cây kéo dài nhanh
IEEE 802.1s Giao thức cây nhiều khung
IEEE 802.1p Lớp dịch vụ
IEEE 802.1Q Gắn thẻ VLAN
IEEE 802.1x Điều khiển mạng xác thực
cổng IEEE 802.1ab LLDP
IEEE 802.3af Cấp nguồn qua Ethernet
IEEE 802.3at Cấp nguồn qua Ethernet Plus
IEEE 802.3bt 4 cặp Cấp nguồn qua Ethernet
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
FRC 3810 MLD v2 |
| MÔI TRƯỜNG |
| Điều hành |
Nhiệt độ: 0 ~ 50 độ C
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ) |
| Lưu trữ |
Nhiệt độ: -10 ~ 70 độ C
Độ ẩm tương đối: 5 ~ 95% (không ngưng tụ) |
