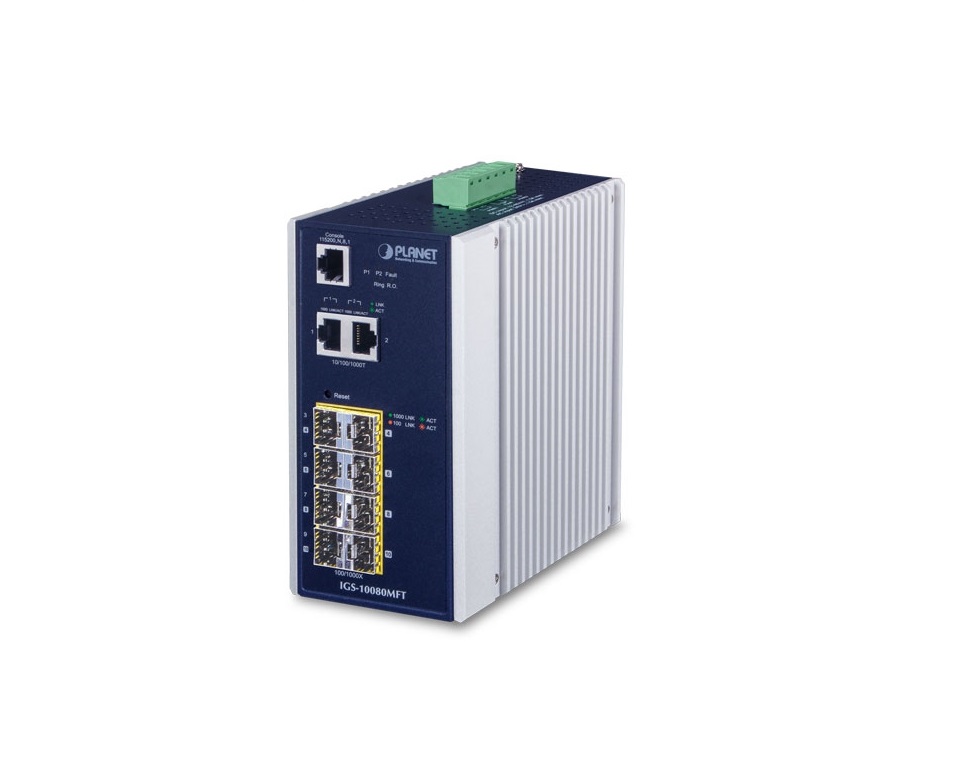

Thiết bị chuyển mạch công nghiệp Planet IGS-10080MFT là bộ chuyển mạch Ethernet Gigabit quản lý công nghiệp được thiết kế đặc biệt để xây dựng một đường trục Gigabit truyền dữ liệu tốc độ cao, đáng tin cậy trong các môi trường công nghiệp nặng và cũng có thể chuyển tiếp dữ liệu đến mạng từ xa thông qua cáp quang. Switch quang công nghiệp PLANET IGS-10080MFT cung cấp 8 cổng quang SFP (bao gồm 2 cổng quang SFP 100/1000/2500BASE-X + 6 cổng quang SFP 100/1000BASE-X) và 2 giao diện RJ45 10/100/1000BASE-T. PLANET IGS-10080MFT có vỏ bảo vệ chắc chắn IP30 với hệ thống nguồn dự phòng, có thể hoạt động trong phạm vi nhiệt độ từ -40 đến 75 độ C, có thể lắp đặt trong hầu hết mọi môi trường khắc nghiệt.
Thiết bị chuyển mạch công nghiệp Planet IGS-10080MFT hỗ trợ cả chức năng quản lý IPv4/ IPv6 và có thể hoạt động với cấu trúc mạng gốc, khả năng dự phòng và chuyển đổi dữ liệu từ Lớp 2 đến Lớp 4 tiên tiến, kiểm soát lưu lượng chất lượng dịch vụ, kiểm soát truy cập mạng và xác thực cũng như các tính năng Quản lý an toàn để bảo vệ kết nối mạng công nghiệp và tự động hóa của khách hàng.
Industrial Fiber Switch Planet IGS-10080MFT có khả năng tự phục hồi mạnh mẽ để ngăn chặn sự gián đoạn bằng sự kết hợp giao thức Spanning nhanh (RSTP), Multiple Spanning Tree (MSTP) cũng như chức năng bảo vệ Loop sẽ tắt các giao diện Ethernet cụ thể khi hệ thống phát hiện ra một vòng lặp để nâng cao độ tin cậy của hệ thống và thời gian hoạt động trong môi trường nhà máy khắc nghiệt.
Switch quang công nghiệp IGS-10080MFT phù hợp cho các ứng dụng Ethernet của nhà mạng và viễn thông, hỗ trợ phân phối dịch vụ MEF và định thời qua các giải pháp gói cho giao thức thời gian IEEE 1588 và Ethernet đồng bộ.
Các tính năng nổi bật Thiết bị chuyển mạch công nghiệp Planet IGS-10080MFT
-8 cổng quang SFP (bao gồm 2 cổng quang SFP 100/1000/2500BASE-X + 6 cổng quang SFP 100/1000BASE-X)
-2 cổng RJ45 10/100/1000BASE-T.
-Chuẩn Switch quang công nghiệp, DIN-rail.
-Hỗ trợ quản lý, cấu hình thông qua web, Telnet và SNMP
-Hỗ trợ VLAN, Q-in-Q VLAN, Multiple Spanning Tree Protocol (MSTP), Link Aggregation, BPDU guard, IGMP snooping, and MLD snooping, Link Layer Discovery Protocol (LLDP), 1588 Time Protocol cho Industrial Computing Networks.
L2+ Managed Switch
-Môi trường hoạt động –40 to 75 degrees C, chuẩn vỏ bảo vệ IP30.
-Nguồn điện: DC 12 to 48V, AC 24V Power Adapter
Thông số kỹ thuật
| HARDWARE SPECIFICATION |
| Copper Ports |
2 10/100/1000BASE-T Ethernet interfaces (Port 1 to port 2) |
| SFP/mini-GBIC Slots |
2 100/1000/2500BASE-X mini-GBIC SFP ports (Port 3 to port 4)
6 100/1000BASE-X mini-GBIC SFP ports (Port 5 to port 10) |
| Alarm |
One relay output for power fail
Alarm Relay current carry ability: 1A @ DC 24V |
| Reset Button |
< 5 sec: System reboot
> 5 sec: Factory Default |
| Enclosure |
IP30 Aluminum Metal Case |
| Installation |
DIN Rail Kit and Wall Mount Kit |
| Dimension (W x D x H) |
76.8 x 107.3 x 152 mm |
| Weight |
1036g |
| Power Requirement |
DC 12 to 48V, AC 24V Power Adapter |
| Power Consumption |
13.92 Watts/47.76BTU (Full loading) |
| LED Indicator |
System:
Power 1 (Green)
Power 2 (Green)
Fault Alarm (Green)
Per 10/100/1000BASE-T RJ45 Ports (Port 1 to port 2):
1000 (Orange)
LNK/ACT (Green)
Per 100/1000/2500BASE-X SFP Interface (Port 3 to port 4):
1G/2.5G LNK/ACT(Green)
100 LNK/ACT (Orange)
Per 100/1000BASE-X SFP Interface (Port 5 to port 10):
1000 LNK/ACT(Green)
100 LNK/ACT (Orange) |
| ESD Protection |
6KV DC |
| EFT Protection |
6KV DC |
| SWITCH SPECIFICATIONS |
| Switch Architecture |
Store-and-Forward |
| Switch Fabric |
26Gbps/non-blocking |
| Throughput (packet per second) |
19.3Mpps |
| Address Table |
8K entries, automatic source address learning and ageing |
| Shared Data Buffer |
512 Kbytes |
| Flow Control |
IEEE 802.3x Pause Frame for Full-Duplex. Back pressure for Half-Duplex |
| Jumbo Frame |
9Kbytes |
| LAYER 2 FUNCTION |
| Basic Management Interfaces |
Web Browser, Remote Telnet, SNMP v1, v2c |
| Secure Management Interface |
SSH, SSL, SNMP v3 |
| Industrial Protocol |
Modbus TCP for real-time monitoring in SCADA system |
| Port configuration |
Port disable/enable
Auto-negotiation 10/100/1000Mbps full and half duplex mode selection
(Port 1 to port 2)
Auto-detection/Forced 100/1000/2500Mbps SFP Fiber transceiver speed
(Port 3 to port 4)
Auto-detection/Forced 100/1000Mbps SFP Fiber transceiver speed
(Port 5 to port 10)
Flow Control disable/enable
Power saving mode control |
| Port Status |
Display each port’s speed duplex mode, link status, Flow control status, Auto negotiation status, trunk status |
| Port Mirroring |
TX/RX/Both
Many to 1 monitor |
| E.R.P.S. Ring |
Recovery time <10ms |
| VLAN |
802.1Q Tagged Based VLAN, up to 255 VLAN groups
Q-in-Q tunneling
Private VLAN
MAC-Based VLAN
Protocol-Based VLAN
Voice VLAN
MVR (Multicast VLAN Registration)
Up to 255 VLAN groups, out of 4095 VLAN IDs |
| Link Aggregation |
IEEE 802.3ad LACP/Static Trunk
Supports 5 groups of 10-Port trunk |
| QoS |
Traffic classification based, Strict priority and WRR
8-Level priority for switching
– Port Number
– 802.1p priority
– 802.1Q VLAN tag
– DSCP field in IP Packet |
| Synchronization |
IEEE 1588v2 PTP (Precision Time Protocol)
– Peer-to-peer transparent clock
– End-to-end transparent clock |
| IGMP Snooping |
IGMP (v1/v2/V3) Snooping, up to 255 multicast Groups
IGMP Querier mode support |
| MLD Snooping |
MLD (v1/v2) Snooping, up to 255 multicast Groups
MLD Querier mode support |
| Access Control List |
IP-Based ACL/MAC-Based ACL
Up to 256 entries |
| Bandwidth Control |
Per port bandwidth control
Ingress: 500Kb~1000Mbps
Egress: 500Kb~1000Mbps |
| SNMP MIBs |
RFC-1213 MIB-II
RFC-2236 IGMPv2
RFC-2710 MLDv1
RFC-3376 IGMPv3
RFC-2879 RMON 1, 2, 3, 9
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2819 RMON MIB (Group 1, 2, 3 and 9)
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
IF-MIB
LLDP
MAU-MIB |
| STANDARDS CONFORMANCE |
| Regulation Compliance |
FCC Part 15 Class A, CE |
| Stability Testing |
IEC60068-2-32 (Free fall)
IEC60068-2-27 (Shock)
IEC60068-2-6 (Vibration) |
| Standards Compliance |
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5GBASE-X
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 1588v2
ITU-T G.8032 ERPS Ring |
| ENVIRONMENT |
| Operating |
| Temperature: |
-40 ~ 75 degree C |
| Relative Humidity: |
5 ~ 95 % (non-condensing) |
|
| Storage |
| Temperature: |
-40 ~ 75 degree C |
| Relative Humidity: |
5 ~ 95 % (non-condensing) |
|
