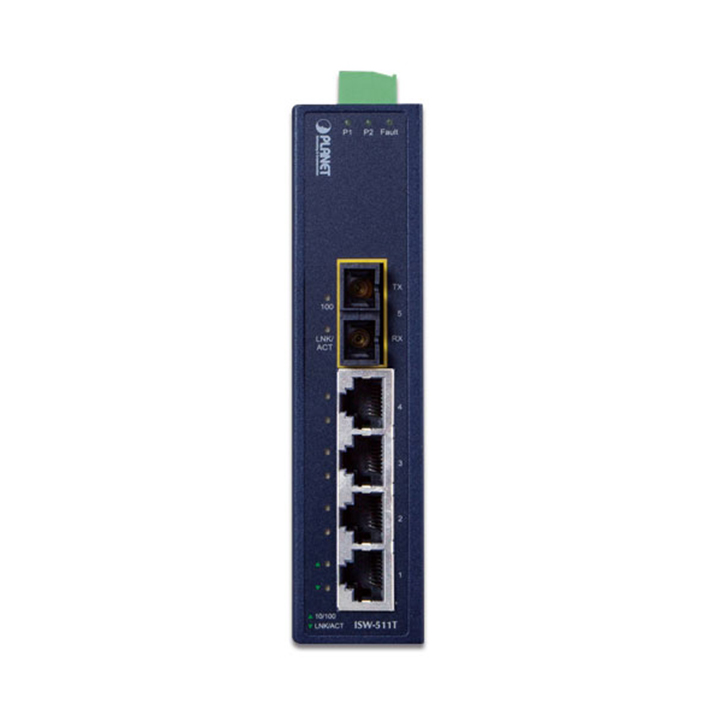

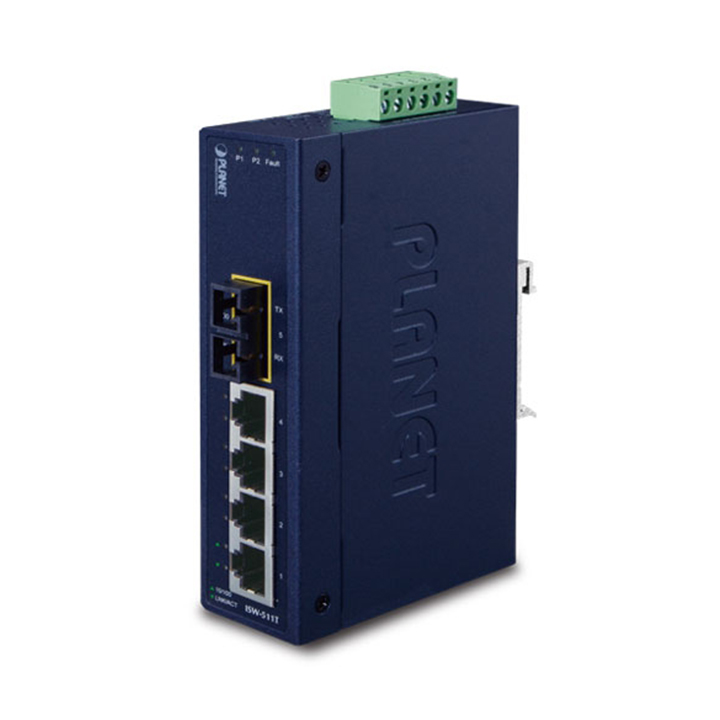

Thiết bị chuyển mạch công nghiệp Planet ISW-511T có thể hỗ trợ và hoạt động trong môi trường nhiệt độ từ -40 đến 75 độ C. ISW-511T là sản phẩm phù hợp cho việc triển khai mạng Vận tải, Sản xuất, An ninh và Giám sát trong những môi trường khắc nghiệt. ISW-511T cũng cung cấp mức độ miễn nhiễm cao chống lại nhiễu điện từ và đột biến điện nặng thường được tìm thấy trên các tầng nhà máy hoặc trong các tủ điều khiển giao thông lề đường.
Tính năng Thiết bị chuyển mạch công nghiệp Planet ISW-511T
Cổng vật lý
• 4 cổng 10 / 100Base-TX RJ-45 với chức năng MDI / MDI-X tự động
• Giao diện 1 cổng 100Base-FX trong tối đa 2km (sợi quang đa chế độ 62,5 / Khoảng cách truyền 125μm, 50 / 125µm)
• Giao diện 1 cổng 100Base-FX cho khoảng cách truyền lên đến 15km (sợi quang đơn mode 9 / 125µm)
Tính năng lớp 2
• Tuân theo IEEE 802.3, IEEE 802.3u 10 / 100Base -TX, 100Base-FX chuẩn Ethernet
• Hỗ trợ tự động đàm phán và chế độ bán song công 10 / 100Mbps cho mỗi cổng đồng
• Kiến trúc Lưu trữ và Chuyển tiếp hiệu suất cao
• Ngăn chặn mất gói với áp suất ngược (bán song công) và khung tạm dừng IEEE 802.3x điều khiển luồng (song công)
• Bảng nối đa năng (Vải chuyển mạch): 1Gbps
• Công cụ tra cứu địa chỉ tích hợp, hỗ trợ địa chỉ MAC tuyệt đối 2K
• Bộ đệm khung 1Mbit trên chip
• Tự động tìm hiểu địa chỉ và lão hóa địa chỉ
Hộp / Lắp đặt Công nghiệp Giao thức CSMA / CD
• Vỏ / bảo vệ bằng kim loại IP-30
• Đường ray DIN và giá treo tường thiết kế

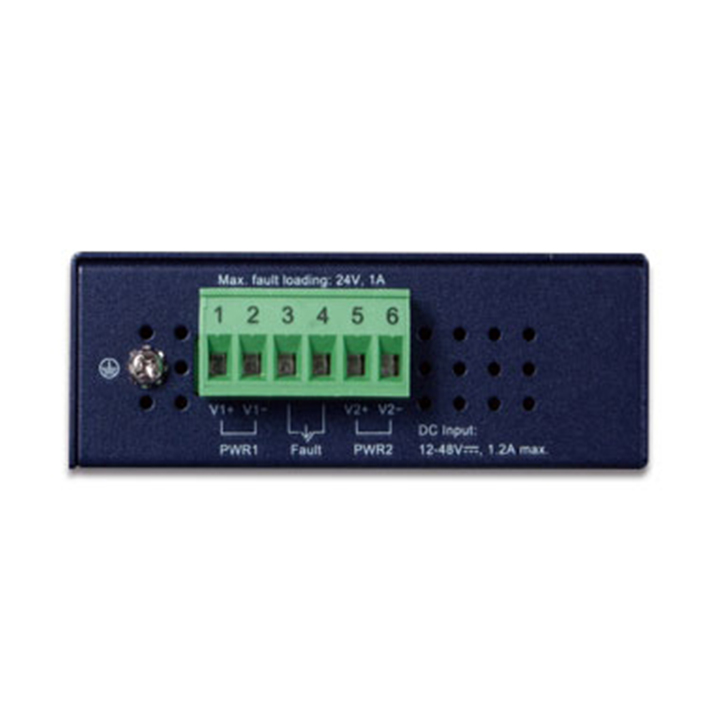

• 12 đến 48V DC, nguồn dự phòng với bảo vệ đảo cực và
khối thiết bị đầu cuối có thể tháo rời được kết nối cho nguồn chính và phụ
• Hỗ trợ bảo vệ EFT 6000V DC cho đường dây điện
• Hỗ trợ bảo vệ ESD 6KV DC Ethernet
• Nhiệt độ hoạt động rộng -40 đến 75 độ C.
Thông số kỹ thuật
| HARDWARE SPECIFICATIONS |
| Copper |
Ports
4 x 10/100Base-TX, auto negotiation, auto-MDI / MDI-XCable
10Base-T : 2-pair UTP Cat. 3, 4, 5 cable (100meters, max.)
100Base-TX : 2-pair UTP Cat. 5 cable (100meters, max.) |
| Optical |
Port
1 x 100Base-FXCable
ISW-511T: 50/125μm / 62.5/125μm fiber
ISW-511TS15: 9/125μm fiberMode
ISW-511T: Multi-mode
ISW-511TS15: Single-modeDistance
ISW-511T: 2km
ISW-511TS15: 15kmFrequency
ISW-511T: 1310nm
ISW-511TS15: 1310nmLaunch Power
ISW-511T: Max. -14dBm, Min. -20dBm
ISW-511TS15: Max. 0dBm, Min. -20dBmReceive Sensitivity
ISW-511T: -32dBm
ISW-511TS15: -32dBmMax. Input Power
ISW-511T: -14dBm
ISW-511TS15: 0dBm |
| Dimensions (W x D x H) |
135 x 97 x 32 mm |
| Weight |
436g |
| Power Requirements |
12~48V DC
Redundant power with polarity reverse protection function |
| Power Consumption / Dissipation |
13.7 watts / 46 BTU |
| Installation |
DIN rail kit and wall mount ear |
| Alarm |
Provides one relay output for power failure
Alarm relay current carry ability: 1A @ DC 24V |
| SWITCH SPECIFICATIONS |
| Switch Processing Scheme |
Store-and-Forward |
| Address Table |
2K entries |
| Buffer |
1Mbit |
| Flow Control |
Back pressure for half duplex,
IEEE 802.3x pause frame for full duplex |
| Switch Fabric |
1Gbps |
| Throughput (Packet Per Second) |
0.74Mpps @ 64Bytes |
| STANDARDS CONFORMANCE |
| Standards Compliance |
IEEE 802.3 Ethernet, 10Base-T
IEEE 802.3u Fast Ethernet, 100Base-TX, 100Base-FX
IEEE 802.3x full-duplex flow control |
| Temperature |
Operating: -40~75 degrees C
Storage: -40~85 degrees C |
| Humidity Operating |
Operating: 5~90%
Storage: 5~90% (Non-condensing) |
| Regulation Compliance |
FCC Part 15 Class A, CE |
| Stability Testing |
IEC60068-2-32 (Free fall)
IEC60068-2-27 (Shock)
IEC60068-2-6 (Vibration) |
